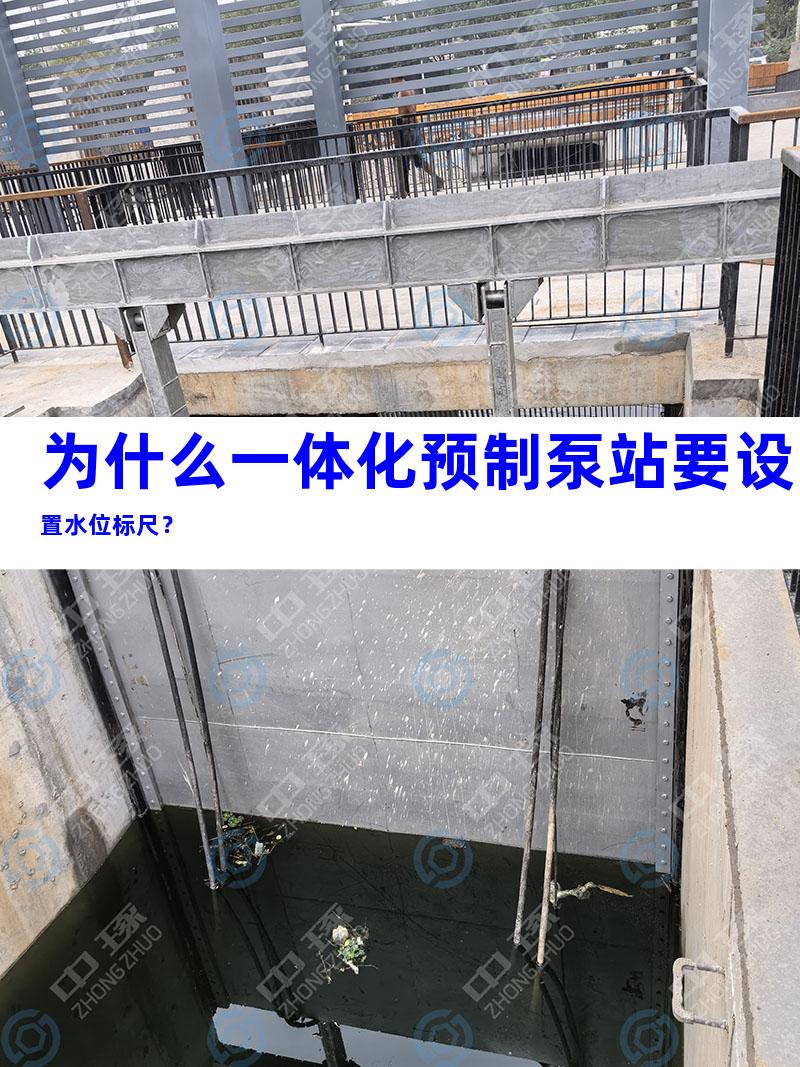

为什么一体化预制泵站要设置水位标尺？

在现代城市排水系统与水利工程建设中，一体化预制泵站作为一种集成化、模块化的提升设备，正以高效、节能、占地小等优势广泛应用于市政排水、污水处理、雨水收集、农业灌溉等领域。作为泵站运行状态监测与管理的核心组件之一，水位标尺看似简单，实则承载着保障系统安全、优化运行效率、降低运维成本等多重关键功能。本文将从工程实践角度出发，系统剖析一体化预制泵站设置水位标尺的必要性、技术原理、功能价值及行业应用标准，为相关工程设计、运维管理提供专业参考。

一、水位标尺：泵站运行的“数字神经末梢”

一体化预制泵站由井筒、潜水泵、管道系统、控制系统、通风设备等核心部件构成，其本质是通过智能化控制实现液体介质的自动提升与输送。而水位标尺作为直接反映泵站内液位变化的物理装置，其核心作用在于将抽象的“液位高度”转化为直观的“数字信号”或“可视化刻度”，为控制系统决策与人工巡检提供精准依据。

从工程学角度看，水位标尺的设置基于流体力学与自动控制理论的协同作用。当泵站内液位上升或下降时，标尺通过机械刻度（如不锈钢刻度尺）或电子传感器（如超声波液位计、浮球液位计）实时捕捉液位数据，并将信息传输至PLC控制柜或远程监控平台。这一过程如同为泵站装上“眼睛”，使其能够动态感知内部运行状态，避免因液位异常导致的设备过载、空转、溢水等风险。

二、保障系统安全：水位标尺的“防线作用”

在泵站运行中，“安全”始终是首要原则。水位标尺通过对液位的实时监测，构建起多层次的安全防护体系，具体体现在以下三方面：

1. 防止水泵空转与过载损坏

潜水泵是泵站的“心脏”，其运行依赖于液体介质的冷却与润滑。若泵站内液位过低，水泵叶轮可能暴露在空气中，导致空转现象——此时电机高速旋转产生的热量无法通过液体散发，极易引发线圈烧毁、轴承磨损等故障。水位标尺通过设定“低液位保护阈值”，当液位降至警戒线下时，立即触发停泵指令，从源头避免空转风险。反之，若液位过高超出设计范围，可能导致水泵入口压力过大，引发电机过载，水位标尺的“高液位报警”功能可及时启动备用泵或触发应急排水机制，防止设备因超负荷运行而损坏。

2. 避免井筒溢水与环境污染

一体化预制泵站的井筒为密闭式结构，若因暴雨、管道堵塞等原因导致液位异常上升，超过井筒设计高度时，可能发生溢水事故。污水或雨水的外泄不仅会污染周边环境，还可能引发道路积水、交通中断等次生问题。水位标尺通过与溢流管道、紧急排水阀的联动控制，在液位接近临界值时自动开启分流通道，确保井筒内液位始终处于安全区间，这一功能在多雨地区的雨水泵站中尤为关键。

3. 应对突发工况的应急响应

在极端天气或管道突发堵塞等异常工况下，泵站液位可能在短时间内剧烈波动。水位标尺的实时数据传输功能可将液位变化曲线同步至监控中心，运维人员通过分析曲线斜率、波动频率等参数，可快速判断故障类型（如管道堵塞、水泵故障、进水流量突增等），并制定针对性应急方案。例如，当液位上升速率超过正常范围时，系统可自动推断为进水管道堵塞，随即启动反冲洗装置或通知巡检人员进行疏通，最大限度缩短故障处理时间。

三、优化运行效率：数据驱动的“节能密码”

除安全防护外，水位标尺的另一核心价值在于通过精准液位数据实现泵站运行的智能化调节，从而降低能耗、提升输送效率。在当前“双碳”目标下，这一功能对推动水利工程绿色化转型具有重要意义。

1. 水泵启停的精细化控制

传统泵站常采用“固定液位差”控制模式，即当液位达到设定上限时启动水泵，降至下限后停止。这种方式虽简单易行，但可能导致水泵频繁启停（如进水流量不稳定时），不仅增加电机能耗，还会因瞬时电流冲击缩短设备寿命。水位标尺配合智能控制系统，可实现“变液位差”调节——通过分析历史液位数据与进水流量趋势，动态调整启停阈值。例如，在进水高峰期适当提高启动液位，减少水泵启动次数；在低峰期降低停止液位，延长单次运行时间，从而实现“避峰就谷”的节能效果。某市政排水项目案例显示，采用该模式后，泵站能耗降低约15%-20%，水泵平均无故障运行时间延长30%。

2. 多泵联动的负载均衡

大型一体化预制泵站通常配置多台潜水泵（主泵+备用泵），以满足不同工况下的流量需求。水位标尺通过实时监测液位变化，可智能分配各水泵的运行时长与启动顺序，避免某台水泵因长期满载运行而提前老化。例如，当液位缓慢上升时，优先启动高效区流量与当前需求匹配的水泵；当液位快速上升时，自动投入备用泵实现并联运行，确保总流量与进水流量动态平衡。这种“负载均衡”策略不仅能延长设备整体寿命，还能通过优化运行组合进一步降低系统总能耗。

3. 流量计量与管网水力平衡

在污水处理厂、工业废水处理等场景中，泵站往往需要向后续处理单元（如沉淀池、生物反应池）输送定量液体，以保证处理工艺的稳定性。水位标尺结合水泵特性曲线（流量-扬程-功率关系），可通过液位变化速率反算实时流量（Q=A×v，其中A为井筒横截面积，v为液位变化速度），并将数据传输至管网调度系统。调度中心根据各泵站的流量数据，可动态调整管网阀门开度，优化水力分配，避免因局部流量过大导致的管道压力失衡或处理单元过载。

四、降低运维成本：从“被动抢修”到“主动预防”

运维管理是一体化预制泵站全生命周期成本的重要组成部分。水位标尺通过提供实时、连续的液位数据，可实现从“故障后抢修”到“故障前预警”的模式转变，大幅降低运维工作量与成本。

1. 减少人工巡检频次

传统泵站运维中，巡检人员需定期下井读取液位数据，不仅耗时费力，还存在高空作业、密闭空间作业等安全风险。水位标尺配合远程监控系统，可将液位数据实时上传至云平台，运维人员通过手机APP或电脑终端即可随时查看，无需现场值守。对于偏远地区的泵站（如农业灌溉泵站），这一功能可将巡检周期从“每日一次”延长至“每周一次”甚至“每月一次”，显著降低人工成本。

2. 故障预警与寿命预测

通过长期监测液位数据，可建立泵站运行的“健康档案”。例如，正常工况下，液位上升/下降曲线应呈现平滑波动；若某一时期曲线出现异常高频震荡（排除进水流量波动因素），可能提示水泵叶轮磨损或管道局部堵塞；若低液位时停泵频率突然增加，则可能是浮球液位计灵敏度下降或井筒底部淤积。运维人员通过分析这些“数据异常”，可提前安排设备检修或清淤作业，避免小故障演变为大事故。某污水处理厂案例显示，采用液位数据驱动的预测性维护后，泵站年度故障次数从12次降至3次，运维成本降低约40%。

3. 历史数据追溯与工艺优化

水位标尺记录的液位变化数据（如每日最高液位、最低液位、平均液位）是评估泵站设计合理性与运行效果的重要依据。例如，若某泵站长期运行中最高液位接近设计上限，说明原设计流量可能偏小，需考虑扩容改造；若液位频繁在低区间波动，则可能是进水管道管径过大或水泵选型不当，可通过调整管道坡度或更换小流量水泵优化系统。此外，历史数据还可为类似工程设计提供参考，推动行业技术标准的迭代升级。

五、行业标准与选型规范：保障功能落地的“技术基石”

水位标尺的重要性已得到行业广泛认可，相关设计规范与标准也对其设置提出了明确要求。例如，《一体化预制泵站工程技术规程》（CECS 382:2014）规定：“泵站应设置液位测量装置，测量范围应覆盖设计最高液位与最低液位，并具备现场显示与远传功能”；《城镇排水泵站设计规程》（GB 50265-2022）要求：“液位计的测量误差应不大于±5mm，数据更新频率不应低于1次/秒”。这些标准从测量精度、数据传输、安装位置等方面为水位标尺选型与应用提供了技术依据。

在实际选型中，需根据泵站应用场景、介质特性、环境条件等因素综合考虑。例如，对于污水泵站，宜选择耐腐蚀的不锈钢材质标尺或超声波液位计（避免接触式测量导致的传感器堵塞）；对于雨水泵站，需考虑液位快速变化的特点，选用响应时间≤0.5秒的高精度传感器；在寒冷地区，还需配备伴热装置，防止标尺因结冰失效。此外，液位标尺的安装位置应避开水流漩涡区、泵体吸水口等干扰区域，确保数据准确性。

六、未来趋势：智能化与数字化的深度融合

随着物联网、大数据、人工智能技术在水利工程中的深入应用，水位标尺正从传统的“机械刻度+模拟信号”向“智能传感器+数字孪生”方向演进。未来，集成5G通信、边缘计算、AI算法的新一代水位监测系统将具备以下特征：

• 自诊断功能：通过内置传感器实时监测自身精度偏差、电路状态等，自动发送校准提醒或故障报警；
• 多参数融合：结合水温、水质（如pH值、浊度）、气压等数据，实现对液位测量结果的动态补偿，进一步提升精度；
• 数字孪生联动：将液位数据导入泵站数字孪生模型，通过仿真模拟预测不同工况下的液位变化趋势，为应急预案制定提供可视化支持。

这些技术创新将使水位标尺从“数据采集终端”升级为“智能决策节点”，推动一体化预制泵站向更安全、更高效、更智能的方向发展。

结语

水位标尺作为一体化预制泵站的“基础配置”，其功能价值远超出简单的“液位显示”范畴。它既是保障系统安全的“第一道防线”，也是优化运行效率的“数据引擎”，更是降低运维成本的“管理工具”。在工程实践中，设计单位应严格遵循行业标准，结合项目实际需求科学选型；运维单位需重视液位数据的分析与应用，充分发挥其在预测性维护、节能降耗中的作用。未来，随着智慧水利建设的推进，水位标尺将与更多智能化技术深度融合，为现代泵站的安全稳定运行提供更坚实的技术支撑。
